天然气集输管道中的段塞流：成因、危害与工程应对策略

引言

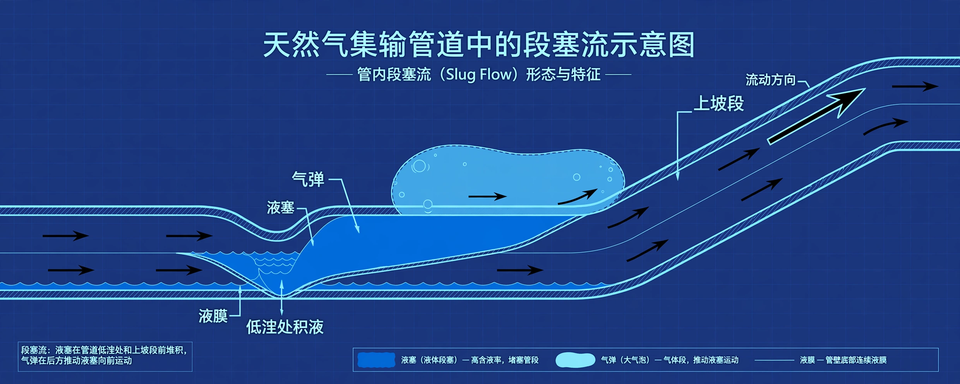

在天然气集输管道系统中，特别是涉及湿气或凝析气输送的场合，段塞流（Slug Flow）是一种普遍存在且极具挑战性的多相流现象。它表现为气液两相在管道中以交替的、具有明显界面的“气栓”和“液塞”形式流动。段塞流的出现不仅会造成管道振动、设备冲击，更可能引发一系列操作稳定性和安全问题。对于油气工艺工程师而言，深入理解段塞流的成因、危害并掌握有效的工程应对措施，是确保天然气安全高效集输的关键。

1. 段塞流的成因

段塞流的形成机制复杂多样，主要与管道几何结构、流体性质及操作条件密切相关。以下是几种主要的成因：

• 地形段塞（Terrain Slug）： 这是长距离输送管道中最常见的段塞流类型。当管道沿线存在明显的起伏（如爬坡、下坡），液相（凝析水、烃类凝析液）会在低洼处积聚。一旦气相流速足够大，便会将积聚的液体推起，形成长长的液塞，继而发展成地形段塞。
• 操作段塞（Operational Slug）： 由系统操作变化引起的瞬态段塞。例如，压缩机启停、阀门开关、流量或压力急剧变化等，都可能导致流体动力学失衡，瞬间形成大液塞。
• 波动段塞（Hydrodynamic Slug）： 在水平或轻微倾斜的管道中，当气相流速较低、液相流速较高时，气液界面上的微小扰动会逐渐放大，形成波浪，最终波峰被气流卷起，形成气泡被液相包围的段塞。这种段塞通常尺寸较小，但频繁出现。
• 管道几何结构影响：
  • 管径变化： 突然的缩径或扩径会改变流体速度和压力，可能导致液体滞留或加速段塞形成。
  • 弯头、三通等管件： 这些局部阻力较大的区域容易造成液相局部积聚，为段塞形成提供条件。
• 流体性质与操作条件：
  • 气液比（GLR）： 气液比处于特定范围时，更易形成段塞流。
  • 流体粘度与密度： 影响气液界面的稳定性。
  • 温度变化： 管道沿线温度降低会导致天然气中的重烃组分凝析析出，增加液相量，加剧段塞流倾向。

2. 段塞流的危害

段塞流对天然气集输系统及其下游设备构成严重威胁，主要危害包括：

• 设备损坏：
  • 液击： 巨大的液塞以高速撞击下游的分离器、压缩机吸入口、换热器等设备，产生强大的冲击载荷（即“液击”）。这可能导致设备内件变形、损坏，甚至壳体破裂。
  • 管道振动与疲劳： 段塞流引起管道剧烈振动，长期作用下可能导致焊缝开裂、法兰泄漏，甚至管道断裂。
  • 压缩机喘振与跳停： 液滴进入压缩机叶轮会破坏其稳定运行，引发喘振，严重时导致压缩机紧急跳停，中断生产。
• 工艺参数剧烈波动：
  • 分离器液位失控： 段塞流冲击导致分离器液位剧烈波动，可能出现高液位溢流或低液位抽空，影响分离效果和下游设备运行。
  • 压力与流量波动： 管道和下游设备的压力、流量会随段塞流通过而大幅波动，难以实现稳定控制，影响后续处理单元的效率。
• 生产效率降低：
  • 段塞流导致管道输送能力下降，需要频繁调整操作参数，甚至被迫降负荷运行或停产检修。
  • 增加了操作人员的工作负荷和心理压力。
• 安全与环境风险：
  • 设备损坏或泄漏可能导致易燃易爆气体或液体逸散，引发火灾、爆炸等重大安全事故。
  • 环境污染。
• 经济损失： 维修费用、停产损失、安全事故赔偿以及额外的操作成本等，造成巨大的经济损失。

3. 工程应对措施

应对段塞流需要综合考虑设计、运行和监测多个方面，采取多层次的工程策略。

3.1 设计阶段的预防措施

• 优化管道路由：
  • 尽量避免地形起伏： 在可行范围内，选择平坦的管道路由，减少低洼积液点。
  • 优化坡度设计： 对于不可避免的起伏，应确保上坡段具有足够的坡度（如大于0.5%）以帮助液体排出，下坡段则应尽量平缓或设置排液设施。
• 合理选择管径和流速：
  • 通过多相流模拟软件（如OLGA, PIPESIM, PROSPER等）进行详细的气液两相流态分析，预测不同操作条件下的流型。
  • 选择合适的管径，确保气相流速足以有效携带液相，将流型控制在泡状流、段塞流临界区或环状流区域，避免进入严重的段塞流区域。
  • 对于集气支线，应确保足够的气速，避免液体在支线内积聚。
• 设置段塞捕集器（Slug Catcher）：
  • 在长距离管道末端、分输站或下游重要设备（如压缩机、脱水装置）入口前，必须设置大容量的段塞捕集器。
  • 根据预测的最大段塞量和操作裕量，合理设计捕集器的类型（如指形、卧式、立式等）和容积，确保其能有效缓冲、吸收和分离段塞流。
  • 配备可靠的液位控制和排液系统。
• 设置中间分离与排液点： 对于地形复杂或长距离的管道，可在管道中间合适位置设置小型分离器或排液阀组，定期或连续排出积聚的液体，减轻下游段塞捕集器的负荷。
• 管道伴热或保温： 在寒冷地区或温度下降明显的管道段，可考虑对管道进行伴热或保温处理，减少天然气中的重烃凝析析出，从而减少液相量。

3.2 运行阶段的控制措施

• 优化操作策略：
  • 稳定流量与压力： 尽量保持管道系统流量和压力的稳定，避免急剧波动，减少操作段塞的发生。
  • 维持高压操作： 在满足工艺要求和安全限制的前提下，维持较高的管道压力有助于减少气相中重烃的凝析。
  • 清管作业（Pigging）： 这是清除管道内积液最直接有效的方法。定期或根据需要通过发射清管器（Pig）清除管道内积聚的液体和固体杂质。清管频率和速度需根据多相流模拟和实际运行情况优化。智能清管器可用于检测管道内壁状况和积液情况。
  • 控制启动与停运速度： 管道启动和停运时，应缓慢调节流量和压力，避免快速变化导致大段塞形成。
• 先进控制系统应用：
  • 利用分布式控制系统（DCS）和先进过程控制（APC）技术，实时监测管道压力、流量、温度、液位等关键参数。
  • 实施基于模型的预测控制，预判段塞流的形成并提前调整操作参数（如调节阀门开度、压缩机转速等），以平滑流体波动。
• 化学抑制剂： 在特定情况下，可考虑注入某些化学药剂（如表面活性剂）改变气液界面特性，抑制段塞流的形成或减小其强度，但这在长输管道中应用较少。

3.3 监测与诊断

• 在线监测系统：
  • 安装高精度压力、流量、温度传感器，以及振动传感器和液位计，对管道和下游设备进行实时监测。
  • 通过数据分析，识别段塞流的特征信号（如周期性压力波动、流量突变、设备振动加剧等），及时预警。
• 多相流模拟软件的持续应用： 在运行过程中，定期利用多相流模拟软件对管道进行模拟，结合实际运行数据进行校核，优化操作参数和清管方案。
• 声学检测技术： 利用声学传感器检测管道内部流体的声波特征，可有效识别段塞流的发生和强度。

总结

天然气集输管道中的段塞流是一个复杂的工程问题，其成因多样，危害巨大。作为油气工艺工程师，我们必须从管道设计、运行操作和实时监测等多维度入手，采取集成化的工程策略。通过优化管道路由、合理选择设备、科学制定操作规程、引入先进控制技术，并辅以有效的清管作业，才能最大程度地减轻段塞流的负面影响，确保天然气集输系统的安全、稳定与高效运行。
