旋风除尘器技术笔记：原理、设计计算与油气工程应用

技术笔记之一。旋风分离器（cyclone separator）是油气、化工领域最常用的气固、气液预分离设备：结构简单、无运动部件、耐高温高压，但细颗粒捕集能力有限。本文梳理其工作原理、主流设计计算方法、工程选型要点，以及在石油天然气行业的典型应用。

一、工作原理：双涡流场与离心分离

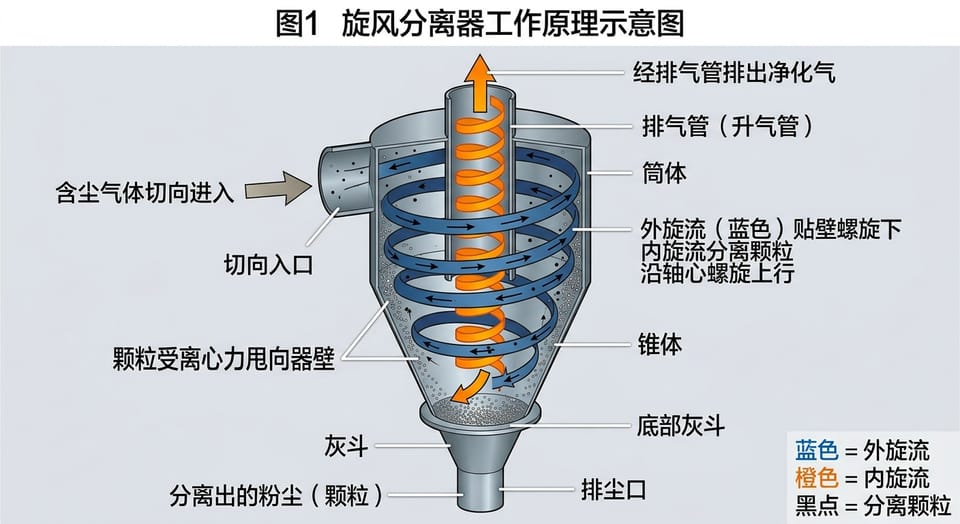

含尘气体切向进入筒体后，在器内形成双层旋转流场：

• 外旋流：气流贴筒体内壁螺旋向下，是颗粒分离的主工作区；
• 内旋流：气流至锥体底部转向，沿轴心螺旋向上，经顶部排气管（升气管）排出。

气流的切向速度是分离的动力来源：外涡旋切向速度大致与旋转半径的 n 次方成反比（n≤1 的组合涡），内涡旋则近似与半径成正比（强制涡），两涡旋交界面处切向速度最大。颗粒在离心力作用下被甩向器壁，沿壁面落入灰斗。

工程上用分割粒径 d50衡量分离能力：对某一粒径，若颗粒所受离心力大于气流向心阻力即被捕集，小于则逃逸；两者相等时该粒径的捕集概率为 50%，即 d50。d50 越小，细颗粒分离能力越强。

理想流场之外还有两类"捣乱"的流动，使实际效率往往低于理论值：

• 顶部短路流：部分气流携细尘沿筒壁上旋，未经分离直接从排气管排出，是细颗粒逃逸的主要通道；
• 二次流/返混：已捕集的大颗粒反弹、沉积颗粒被重新扬起，使大粒径段实测效率低于理论值（小粒径段则可能因团聚、挟带而高于理论值）。

二、主要结构类型

按进气方式：切向进入式最常用，又分直入式（矩形入口直接切入）与蜗壳式（蜗壳形渐扩入口，气流更均匀，可抑制短路流，多用于高效型）；轴向进入式经导流叶片产生旋转，适用于特定场景。

按性能定位：高效型（小直径、强离心场，分离较细粉尘）、大流量型（大直径、处理量大、效率较低）、通用型居中。

多管并联（multiclone）：多个小直径旋风子并联装于同一壳体——小直径保证效率、多管保证处理量，是大气量下兼顾效率的标准做法。近年还有变管径、内外圈分级等专利结构，本质都是让粗细分级各得其所。

三、关键设计参数与计算

3.1 入口气速

工程经验一般取 12～25 m/s（经验值，各手册略有出入）。提高气速可减小 d50，但存在临界入口速度：气速过高会把已沉积的颗粒重新吹起卷入气流，效率反而下降。

3.2 处理量与筒体直径

处理量 Q = 入口截面积 × 入口气速 = H·W·Vi（H、W 为入口高、宽）。相同切向速度下筒径越小离心力越大、效率越高；大气量工况应采用多管并联，而非一味放大单筒直径。

工程上多采用比例系列化设计，下表为三类典型相对尺寸（以筒体直径 D 为基准，源自 Stairmand / Swift / Lapple 的经典系列）：

3.3 分割粒径 d50 计算模型

• Lapple 模型（1951，工程最常用）：基于 Stokes 阻力下离心力与阻力平衡：dpc = [ 9μW / (2π·Ne·Vi·(ρp−ρg)) ]^0.5，其中 μ 为气体粘度，Ne 为有效旋转圈数。分级效率经验式 ηj = 1/[1+(dpc/dpj)²]，总效率按粒径分布加权。注意 Lapple 给出的是 Stokes 等效球径，球形颗粒换算空气动力学直径需乘 √ρp。
• Barth 模型（1956）：平衡轨道理论，单颗粒受力分析的理论解，未计入粒径分布影响。
• Muschelknautz 模型：在 Barth 基础上计入入口颗粒负荷、壁面摩擦对涡流的衰减，沿轴向分段积分，适用于高浓度工况。

3.4 压降计算

常用 Shepherd–Lapple 关联式：以入口速度头数 Hv = K·H·W/De²（切向入口取 K=16），压降 ΔP = ½·ρg·Vi²·Hv。几何相似放大/缩小压降基本不变；含尘浓度升高则压降明显下降。运行压降一般控制在 2 kPa 以内。

3.5 效率影响因素

粒径分布（d50 相对于粉尘分布的位置决定总效率）、入口浓度（升高促进团聚但过高引起返混）、气体粘度（温度升高→粘度增大→d50 增大→效率下降）、壁面粗糙度（粗糙壁面显著降低压降，但也影响流场与效率）、排气管直径（de 取 0.4～0.65D，偏小效率高但压降剧增），以及下部气密性——灰斗/排灰口漏风是现场效率骤降最常见的原因，必须配锁气卸灰装置。

四、性能特点与设备定位

典型分离效率（常规单筒）：

压降：低效型 500～1000 Pa，中效型 1000～2000 Pa，高效型 2000～2500 Pa。适用粒径下限约 5 μm。

与布袋除尘、电除尘对比：

工程定位：旋风分离器最适合做预分离/粗分离，后接布袋或电除尘实现达标排放——这是国内外普遍的工艺路线。

五、磨损、材质与常见故障

磨蚀机理是颗粒冲蚀：高切向速度下颗粒反复撞击器壁，高发区在入口对冲区、筒体下部、锥体段及排气管下缘。FCC 催化剂（铝硅基，平均约 40 μm）磨蚀性极强，是旋风器设计必须面对的问题。

耐磨方案：氧化铝陶瓷衬里/陶瓷砖（高磨蚀常温～中温；有研究指陶瓷衬里可能轻微降低分离效率，需权衡）、碳化硅（高温高磨蚀）、碳化铬堆焊/耐磨复合衬板、FCC 高温工况的耐火涂层或整体陶瓷旋风器。

常见故障：磨损穿孔、灰斗堵塞/架桥、排灰口漏风导致返混、升气管磨损变形加剧短路流。

六、在油气/化工领域的典型应用

催化裂化（FCC）：沉降器/再生器内布置两级串联旋风器回收催化剂，效率 >98%；再生烟气下游设三级分离器（TSS）保护能量回收膨胀机并满足环保要求——这是旋风分离器在炼化领域最经典的应用。

天然气处理：气井产出气携带凝析液、地层水、压裂砂、岩屑等杂质。按 Perry 手册的经验数据，重力沉降仅能分离约 100 μm 的粒子，离心分离可分离约 10 μm 的粒子，离心式被认为是油气田分离设备的发展方向。实际运行的痛点是气体夹带液滴：液膜被高速气流从筒壁剪断、液滴重返气流，选型时需校核气速上限与排液能力。

蒸汽系统：旋风汽水分离器对 ≥10 μm 水滴分离效率可达 99% 以上，无滤芯、免维护，用于保护汽轮机、换热器和仪表。

七、近期技术进展（2023–2026）

• CFD 驱动的结构优化：串联旋风二级升气管、收敛式插入管、凸形挡板、45° 倾斜入口等新构型，核心思路一致——增强近壁切向速度、抑制短路流与内涡卷吸；有研究报道效率提升约 15%、压降下降约 16%、磨蚀率下降约 9%（CFD 模拟结果，工程应用仍待验证）。
• 多目标优化：CFD + NSGA-II 等方法对筒体直径、升气管直径等参数做效率/压降/磨蚀率三目标优化，重要结论是升气管直径不宜单独最小化（阻力剧增），应与筒体直径协同设计。
• 机器学习代理模型：CFD–DEM–ANN 混合框架用神经网络代理模型替代昂贵的 CFD 参数扫描，加速设计空间探索。
• 在线监测/数字孪生在旋风分离器上尚无成熟的公开工程应用案例，仍属研究方向。

八、设计选型核对清单

1. 明确分离目标：总效率还是分级效率/d50？PM2.5 达标不能单靠常规旋风。
2. 入口气速取 12～25 m/s（经验值），校核临界返混速度；高磨蚀工况取下限。
3. 大气量用多管并联，避免单筒过大导致 d50 恶化。
4. 采用系列化比例尺寸，保证几何相似性。
5. 用 Lapple 模型初算 d50 并做分级效率校核；高浓度工况考虑 Muschelknautz 类模型。
6. 用 Shepherd–Lapple 估算压降，校核风机/系统压头。
7. 排气管直径取 0.4～0.65D，校核自然长度，抑制短路流。
8. 灰斗气密 + 锁气卸灰，杜绝排灰口漏风。
9. 高浓度硬颗粒做磨蚀评估，选陶瓷/SiC/堆焊等耐磨方案。
10. d50 不达标时：减小单筒直径、多级串联或后接高效除尘器，并做全生命周期经济性比选。

结语

旋风分离器以简单的结构实现了可靠的粗分离，是油气、化工装置中不可或缺的"第一道防线"。它的设计空间早已被经典模型框定，但 CFD 与优化算法正在把这块传统阵地重新耕耘一遍。对工程师而言，掌握 d50、压降、气密性这三件事，就掌握了旋风分离器的大半。

参考资料：Perry《化学工程手册》；Lapple (1951)、Barth (1956)、Muschelknautz 相关文献；Stairmand / Swift 经典系列尺寸；MDPI 工业除尘综合综述（2026）；FCC 旋风器专利 EP3174636B1；多篇 2023–2026 年 CFD 优化研究论文。文中经验数据（如入口气速范围）为工程常用值，实际项目请以最新版手册和制造商资料为准。
